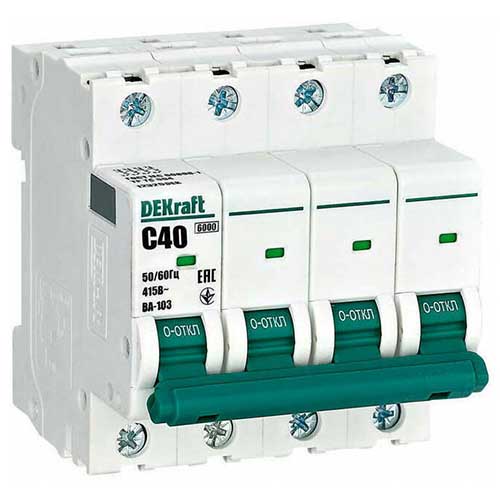

Автомат 4Р 40А C 6кА ВА-103 DEKraft

Выключатель автоматический модульный DEKraft ВА-103-4Р-040А-C (40 А, 6 кА)

Модульные автоматические выключатели DEKraft ВА-103 6 кА второго поколения предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания.

Перегрузка возникает при включении в цепь слишком большого количества электроприборов.
Это может вызвать оплавление проводки и неисправность подключенных приборов.
Короткое замыкание, как правило, происходит при повреждении изоляции и других неисправностях проводки.
Перегрузки и короткие замыкания - самые распространенные причины пожаров.

Автоматические выключатели с отключающей способностью 6 кА применяются во вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), осветительных и силовых установках в общественных, административных, производственных, промышленных и других подобных зданиях.
Согласно ГОСТ Р 51778 п. 6.6.6 отключающая способность защитных аппаратов, устанавливаемых на вводах щитков, должна быть не менее 6 кА на номинальные токи до 63 А.

Аппараты имеют определенные кривые отключения. Они отражают порог срабатывания при защите от короткого замыкания.
Кривая В - ток в цепи в 3 - 5 раз больше номинального, то есть автомат на 16 А отключит цепь при токе 48 - 80 А.
Применяются для защиты цепей большой протяженности.
Кривая С - ток в цепи в 5 - 10 раз больше номинального, то есть автомат на 16 А отключит цепь при токе 80 - 160 А.
Применяются для стандартной защиты цепей розеток и освещения.
Кривая D - ток в цепи в 10 - 14 раз больше номинального, то есть автомат на 16 А отключит цепь при токе 160 - 224 А.
Применяются для защиты цепей, в которые включены двигатели, трансформаторы и прочее.

Преимущества

• У второго поколения автоматических выключателей ВА-103 более высокие показатели механической и электрической износостойкости.
• Простота монтажа и широкий выбор аксессуаров.
• Маркировка на корпусе позволяет легко и правильно снять изоляцию при подключении.

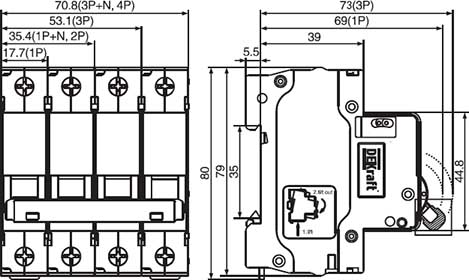

Размеры

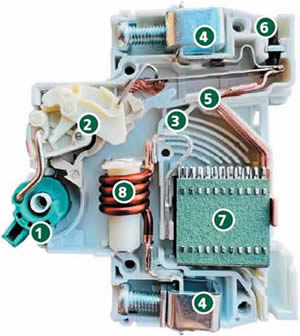

Устройство аппарата

1. Рукоятка включает или отключает аппарат.
2. Механизм быстро разъединяет контакты при срабатывании устройства.


3. Контакты: один присоединен к соленоиду, а другой перемещается вместе с механизмом размыкания и замыкания цепи.
4. Клеммы: к ним подключаются проводники и через них течет ток.


5. Биметаллическая пластина: при перегрузке из-за повышения температуры пластина изгибается и запускает механизм размыкания контактов.
6. Калибровочный винт позволяет регулировать ток отключения при перегрузке (настраивается на заводе).


7. Разделитель дуги помогает отвести электрическую дугу от контактов и ускорить ее гашение при размыкании цепи.
8. Электромагнит: при быстро нарастающем токе, вызванным коротким замыканием, вокруг соленоида формируется магнитное поле, заставляющее его втягивать переключающую планку внутри и запускать механизм для размыкания контактов.

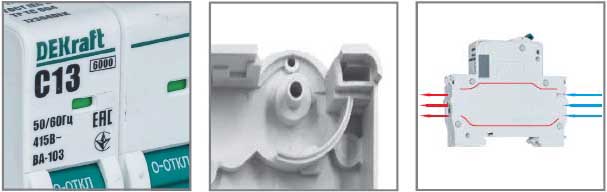

Особенности конструкции

• Окошко-индикатор состояния контактов всегда показывает, замкнуты контакты или разомкнуты вне зависимости от положения рукоятки управления.
• Защитная пластина эффективно преграждает выход раскаленных газов при гашении дуги.
• Боковые каналы охлаждения повышают технические характеристики и стабильность работы при высоких температурах окружающей среды.

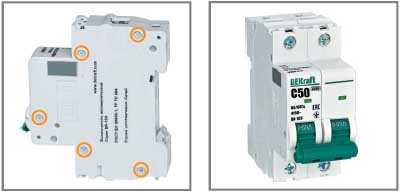

• 5 сплошных монолитных заклепок повышают прочность конструкции и обладают повышенной прочностью, по сравнению с полыми, а также исключают возможность раскрытия аппарата при повышении предельного усилия затяжки клеммных зажимов.
• Монолитная лицевая панель повышает безопасность использования при деформации аппарата и выходе раскаленных газов в случае слишком высоких токов короткого замыкания, не нанесет вред человеку, который может стоять перед аппаратом.

Технические характеристики

Схема электрическая

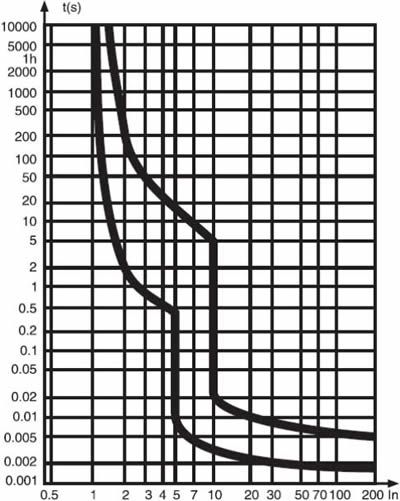

Времятоковые характеристики
