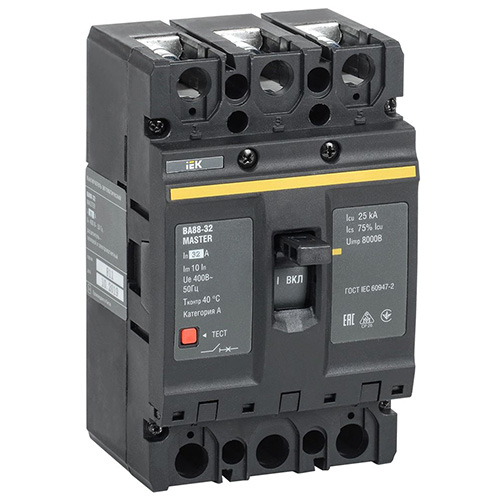

Выключатель автоматический IEK ВА88-32 3Р 32А 25кА Master
Автоматические выключатели IEK ВА88 серии Master в литом корпусе предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках, а также для нечастых (до 30 раз в сутки) оперативных включений и отключений электрических цепей в трехфазных электрических сетях переменного тока напряжением до 690 В частотой 50 Гц.
Автоматы оснащены термомагнитным расцепителем на токи от 16 до 800 А и электронным расцепителем на токи от 125 до 800 А.
Преимущества
- Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
- Пополюсная настройка.
- Широкий спектр применения.
- Компактные размеры.
- Установка в любом положении (вертикально/горизонтально).
- Широкий ассортимент дополнительных устройств.
- Возможность самостоятельной установки дополнительных устройств.
- Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
Размеры
| Размеры, мм | ||||
|---|---|---|---|---|
| L | L1 | L2 | L3 | W |
| 164 | 150 | 131 | 129 | 92 |
| W1 | W2 | W3 | H | H1 |
| 30 | 18 | 30 | 100 | 65 |
Ød - диаметр монтажного отверстия = 4,5 мм.
Особенности конструкции
- Конструкция термомагнитного расцепителя обеспечивает срабатывание выключателя при 10 номинальных токах.
- Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость - до 8500 циклов, коммутационная - до 1500 циклов.
Технические характеристики
| Артикул | SVA10-3-0032-02 |
| Тип изделия | выключатель автоматический силовой |
| Исполнение | стационарное |
| Количество полюсов | 3 |
| Конструкция прибора | встраиваемое устройство расширения |
| Количество вспомогательных переключающих контактов | нет |
| Моторный привод встроенный | нет |
| Номинальное рабочее напряжение Ue, В | 400 |
| Номинальная частота питающей сети, Гц | 50 |
| Расцепитель сверхтоков | тепловой и электромагнитный |
| Тип элемента управления | тумблер |
| Номинальный ток (уставка теплового расцепителя) In, А | 32 |
| Уставка электромагнитного расцепителя Im, А | 10 х In |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 8000 |
| Номинальное напряжение изоляции Ui, В | 800 |
| Номинальная предельная наибольшая отключающая способность Icu (при Ue = 400 В), кА | 25 |
| Номинальная рабочая наибольшая отключающая способность Ics (при Ue = 400 В), % | 75 |
| Потери энергии, Вт | 75 |
| Комплексная защита от замыканий на землю | нет |
| Группа механического исполнения | М3 (ГОСТ 17516.1) |
| Группа условий окружающей среды по ГОСТ IEC 60947-1 | А, В** |
| Механическая износостойкость, не менее, циклов В-О | 8500 |
| Электрическая износостойкость, не менее, циклов В-О | 2500 |
| Температура эксплуатации, °С | -40... +60 |
| Относительная влажность воздуха, % | 50* при +40 °С |
| Степень защиты от пыли и влаги | IP30 (оболочка) / (IP00 (зажимы) |
| Тип подключения силовой электрической цепи | винтовое соединение |
| Момент затяжки крепежных элементов для подсоединения внешних проводников, Н*м | 22 ±1,5 |
| Размер резьбы крепежных элементов для подсоединения внешних проводников | М8 |
| Режим работы | продолжительный |
| Вес изделия, кг | 1,4 |
| Срок службы, лет | 15 |
* Допускается использование выключателей при относительной влажности 90% и температуре +20 °С.
** При использовании выключателей в окружающей среде группы В необходимо применять специальные устройства для защиты от нежелательных электромагнитных помех.
Схема подключения
Электрическая схема выключателя с тепловым и электромагнитным расцепителем:
Диаграммы
График зависимости значения номинального тока от температуры окружающей среды:
Времятоковые характеристики выключателя:
