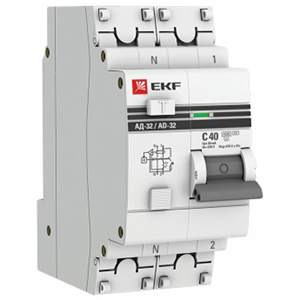

Автоматический выключатель дифференциального тока АД-32 1P+N 40А/30мА EKF PROxima (характеристика срабатывания С, 4,5 кА)
Автоматические выключатели дифференциального тока АД-32 применяются в электрических цепях переменного тока номинальным напряжением 230 / 400 В и частотой 50 Гц.
Назначение
- Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки.
- Защита электрооборудования при повреждении изоляции проводников и неисправностях электрооборудования.
- Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
- Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.
Преимущества
 |
 |
 |
 |
 |
| Cкругленные клеммы с насечками для надежного соединения с проводниками. |
Двухпозиционный зажим на DIN-рейку. |
Индикаторное окно состояния контактов. | Корпус из не поддерживающей горение пластмассы. | Монолитная лицевая панель. |
 |
 |
 |
 |
 |
| Наличие кнопки возврата для индикации срабатывания от тока утечки. |
Панели для пломбировки клемм. | Повышенная жесткость корпуса. | Современная электронная плата с повышенной защитой от импульсных помех. |
Углубления на корпусе для охлаждения аппарата. |
Размеры
Материалы
- Материал корпуса: негорючий пластик.
Особенности конструкции
- АД-32 - электронное устройство, состоящее из электрически и механически связанных автоматического выключателя ВА-47 с механизмом свободного расцепления и модуля обнаружения тока утечки, содержащего дифференциальный трансформатор тока с усилителем.
- Аппарат оборудован кнопкой "Тест" для периодической проверки работоспособности.
- АД-32 имеет возможность соединения с автоматическими выключателями ВА47-63 с помощью соединительной U-образной шины и опломбировки корпуса.
Технические характеристики
| Тип изделия | автоматический выключатель дифференциального тока |
| Количество полюсов | 1P+N |
| Количество защищенных полюсов | 1 |
| Номинальное (расчетное) напряжение, В | 230 |
| Частота тока, Гц | 50 |
| Характеристика срабатывания (кривая тока) | С |
| Номинальный ток, А | 40 |
| Номинальная отключающая способность, кА | 4,5 |
| Тип тока утечки | АС |
| Номинальный отключающий дифференциальный ток (уставка) I?n, мА | 30 |
| Номинальный неотключающий дифференциальный ток, I?no, мА | 0,5I?n |
| Время отключения (срабатывания) при I?n, не более, сек. | 0,05 |
| Одновременное отrлючение нейтрали (N) | да |
| Кратковременная задержка срабатывания | нет |
| Механическая износостойкость, не менее, механических циклов | 10000 |
| Коммутационная износостойкость, не менее, электрических циклов | 3000 |
| Максимальное сечение подключаемого провода, кв.мм | 25 |
| Способ крепления | на DIN-рейку 35 мм |
| Рабочее положение | вертикальное (обозначением "вкл." рукоятки управления вверх) с отклонением до 5° в любую сторону |
| Возможность дополнительной комплектации | есть |
| Класс токоограничения | 3 |
| Категория перенапряжения | III |
| Диапазон рабочих температур, °C | -25... +50 |
| Степень защиты от пыли и влаги | IP20 |
| Степень загрязнения | 3 |
| Срок службы, лет | 10 |
Маркировка
 |
Время-токовая характеристика срабатывания - диапазон срабатывания электромагнитной защиты. При характеристике С выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения). |
 |
Аппарат типа АС специально предназначен для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока. Аппараты типа А срабатывают при мгновенном возникновении переменного или постоянного (пульсирующего) тока утечки в контролируемой цепи или при их плавном нарастании. |
 |
Номинальный отключающий дифференциальный ток In (ток утечки) - это величина тока в цепи, при которой происходит отключение, то есть чем этот параметр меньше, тем аппарат чувствительнее. |
 |
Номинальный ток - базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки. |
 |
Предельная коммутационная способность - это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным. |  |
Класс токоограничения. |
Преимущества
- Доставка по всей России
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
EKF |
|
СрокГарантии, мес
|
18 |
|
Количество полюсов
|
2 |
|
Марка изделия
|
АД32 |
|
Модульная ширина (общее кол-во модульных расстояний)
|
2 |
|
Номинальная отключающая способность, кА
|
4.5 |
|
Номинальный ток утечки, мА
|
30 |
|
Номинальный ток, А
|
40 |
|
Тип тока утечки
|
AC |
-
