Дифавтомат 2Р 16А C 30мА 6кА B06S IEK ARMAT 1 мод

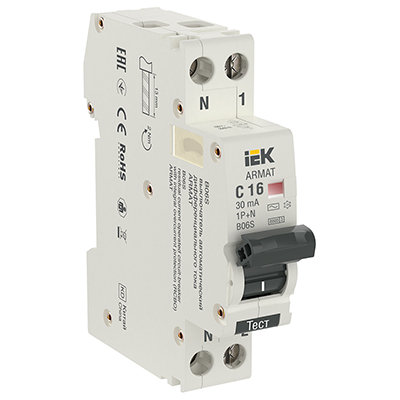

Выключатель автоматический дифференциального тока IEK B06S 1Р+NP C16 30мА тип АС Armat

Выключатель автоматический дифференциального тока B06S серии Armat IEK (далее - АВДТ) предназначен для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 / 60 Гц.

АВДТ выполняет функцию обнаружения дифференциального тока, сравнения его значения с величиной отключающего дифференциального тока и отключения защищаемой цепи в случае, когда значение дифференциального тока превышает допустимое значение, а также функцию отключения электроустановки при появлении сверхтоков.

АВДТ обеспечивает:

• защиту людей от поражения электрическим током в случае прямого прикосновения к токоведущим частям электроустановок;

• защиту людей при косвенном контакте с доступными проводящими частями электроустановок при повреждении изоляции;

• защиту от пожаров, возникающих из-за уточек дифференциального (остаточного) тока на землю при повреждении изоляции токоведущих частей;

• защиту от сверхтоков (перегрузки и короткого замыкания), возникающих в электроустановках зданий.

Номинальная отключающая способность АВДТ Armat серии B06S составляет 6 кА.
Устройство функционально зависит от напряжения сети.

Применение

• Распределительные, учетно-распределительные щиты жилых и общественных зданий.
• Щиты квартирные.
• Устройства временного электроснабжения строительных площадок, садовых домов, гаражей, объектов розничной торговли.

Преимущества

• Защита от перегрузки, короткого замыкания и замыкания на землю в одном корпусе.

• Компактное исполнение 18 мм (полюс + нейтраль).

• Возможность подключения нагрузки и сети сверху и снизу.

• Высокий коммутационный ресурс 10000 электрических циклов.

Размеры

Особенности конструкции

	Механизм мгновенной коммутации увеличивает электрическую износостойкость.		Большая серебряная напайка для уменьшения переходного сопротивления.
	Массивная дугогасительная камера (14 пластин) повышает электрическую износостойкость при коротком замыкании.		Защита от неправильного подключения.
	Интегральная помехозащищенная схема дифференциальной защиты для исключения ложных срабатываний.		Прочный корпус (7 заклепок).

Технические характеристики

Расшифровка условных обозначений

Пример: AR - B 06 S - 2 C 006 C 030

• AR - наименование линейки (коллекции) Armat.
• В - тип устройства: В - АВДТ.

• 06 - отключающая способность: 06 - 6 кА, 10 - 10 кА.
• S - типоразмер: S - 18 мм/2 полюса, N - 18 мм/1 полюс, H - 27 мм/1 полюс.

• 2 - описание полюсов (2, 4, 1N, 3N).
• С - характеристика B, C, D.

• 006 - номинальный ток: 006 - 6 А.
• С - тип дифференциального тока: С - АС, А - А, CS - AC-S, AS - A-S.

• 030 - номинал дифференциального тока: 030 - 30 мА.
