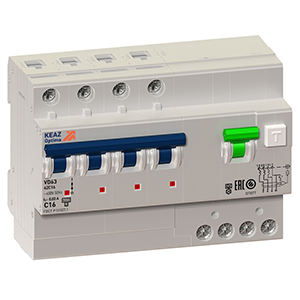

Автоматический выключатель дифференциального тока КЭАЗ OptiDin VD63-42C16-A-УХЛ4 103476 (4Р, 16 А, характеристика срабатывания C, 30 мА, 6 кА)
Автоматические выключатели дифференциального тока OptiDin VD63 предназначены для применения в электрических цепях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А.
Назначение
- Защита людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок.
- Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю.
- Защита от перегрузок и коротких замыканий.
- Оперативное включение и отключение цепей.

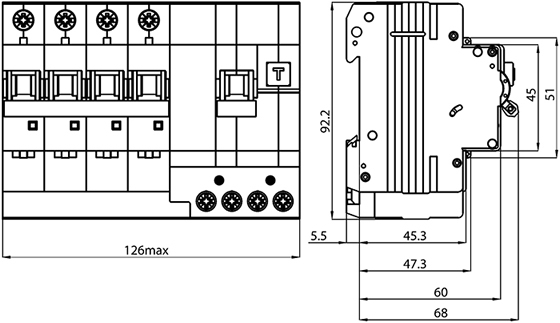

Размеры
Технические характеристики
| Тип изделия | автоматический выключатель дифференциального тока |
| Количество полюсов | 4P |
| Количество защищенных полюсов | 4 |
| Количество модулей | 7 |
| Род тока | переменный |
| Номинальное рабочее напряжение переменного тока Ue, В | АС 400 |
| Частота тока, Гц | 50 |
| Номинальный ток In, А | 16 |
| Предельная коммутационная способность переменного тока Icu, кА | 6 |
| Номинальный отключающий дифференциальный ток, мА | 30 |
| Уставка расцепителей токов короткого замыкания | 5In-10In |
| Вид расцепителей | тепловой, электромагнитный |
| Характеристика диапазона отключения | С |
| Потери мощности, Вт | 14 |
| Тип защитной характеристики по дифферециальному току | А |
| Наличие защиты от сверхтоков | да |
| Отключение нейтрали | да |
| Категория перенапряжения | III |
| Класс токоограничения | 3 |
| Категория применения по селективности | неселективный |
| Способ крепления | на DIN-рейку |
| Расположение в пространстве | вертикально, знаком "I" (вкл.) вверх, с допустимым отклонением в любую сторону на 2° |
| Максимальное сечение присоединяемых проводников, кв.мм | 25 |
| Диапазон рабочих температур, °C | -25... +55 |
| Степеньзащиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Степень загрязнения | 3 |
| Возможность использования дополнительного оборудования | нет |
| Стандарты | ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008 |

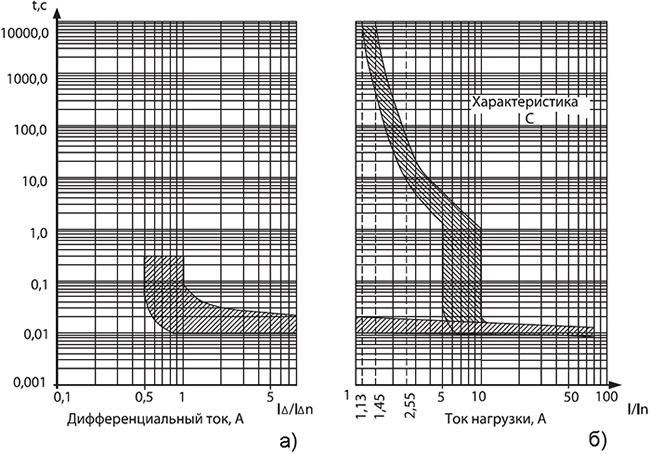

Время-токовые характеристики отключения
 |
а) Характеристика отключения и пределы времени срабатывания по дифференциальному току. б) Защитная характеристика в условиях действия сверхтоков при контрольной температуре +30 °C, с холодного состояния, при пропускании тока через все защищенные полюса АВДТ. |
Схема электрическая
 |
Т - устройство эксплуатационного контроля (кнопка "Тест"). R - токоограничивающее сопротивление. |
Расшифровка условных обозначений
Пример: OptiDin VD63-42C16-A-УХЛ4.
| OptiDin VD63 | Х | Х | С | ХХ | - | Х | - | Х | - | УХЛ4 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
1 - обозначение АВДТ.
2 - число полюсов.
3 - значение номинального отключающего дифференциального тока (1 - 0,01 А; 2 - 0,03 А; 3 - 0,1 А; 4 - 0,3 А).
4 - характеристика срабатывания электромагнитного расцепителя.
5 - значение номинального тока.
6 - обозначение типа рабочей характеристики по дифференциальному току: А, АС.
7 - обозначение селективного исполнения АВДТ:
наличие символа S - с выдержкой времени; отсутствие символа S - без выдержки времени.
8 - климатическое исполнение и категория размещения.
