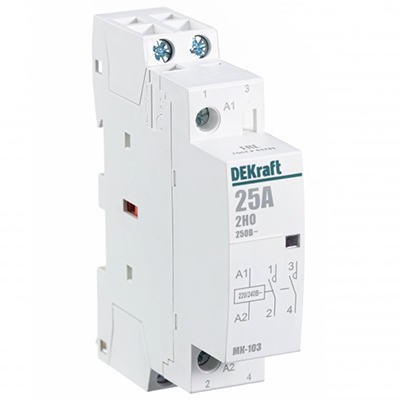

Контактор модульный DEKraft МК103-025A-230B-20 (25 А, 230 В, 2НО)
Модульные контакторы DEKraft серии МК-103 - дистанционно управляемые коммутационные аппараты, позволяющие коммутировать нагрузки переменного тока.
Применяются в сетях переменного тока для дистанционного управления нагрузками небольшой мощности, требующими большого количества включений / отключений, такими, как автоматика инженерного оборудования зданий, насосное оборудование, системы вентиляции и кондиционирования, отопления, освещения и т.д.
Не требуют дополнительных настроек и специального обслуживания.
Применение
Категории применения для модульных контакторов серии МК-103:
- AC-1: неиндуктивная или слабоиндуктивная нагрузка (род тока переменный).
- AC-7a: слабоиндуктивная нагрузка в бытовой технике и прочих подобных применениях (од тока переменный).
- AC-7b: нагрузка двигателей для бытового применения (род тока переменный).
Преимущества
| Самый надежный разрыв цепи обеспечивается благодаря мостиковым контактам, полностью исключает возможность перекрытия дугой по изоляции. |  |
Окно состояния контактов позволяет понять, замкнуты или разомкнуты контакты. |  |
| Двухпозиционная защелка облегчает монтаж - проще, быстрее, и даже одной рукой. |  |
Защита от случайного прикосновения к токоведущим частям аппарата. |  |
| Место на лицевой панели для нанесения информации о коммутируемой цепи. |  |
Четкая маркировка с крупными буквами. |  |
| Насечка на клеммах обеспечивает более качественный контакт и снижает потери тока. |  |
Широкий ряд устройств с номинальными токами до 63 А позволяет реализовывать различные инженерные решения. |  |

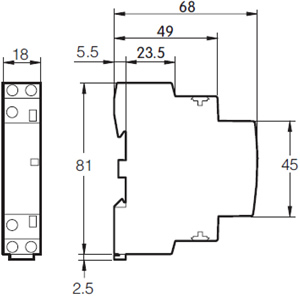

Размеры
Особенности конструкции
Основные узлы контактора:
- контактная и дугогасительная системы;
- электромагнит управления;
- система дополнительных контактов.
Технические характеристики
| Артикул | 18064DEK |
| Тип изделия | контактор модульный |
| Модульная ширина (шаг 18 мм) | 1 |
| Номинальное напряжение катушки управления Uс, В | 230 |
| Номинальное рабочее напряжение Un, В | 400 |
| Номинальная частота, Гц | 50 |
| Тип контактов | 2НО |
| Номинальный ток Ie, А | 25 (АС-7а / АС-1) 7 (АС-7b) |
| Номинальная мощность Pe, Вт | 5,4 (АС-7а / АС-1) 1,5 (АС-7b) |
| Номинальное напряжение по изоляции, В | 500 |
| Механическая износостойкость, не менее, циклов В-О | 300000 |
| Коммутационная износостойкость, не менее, циклов В-О | 30000 |
| Диапазон рабочих температур, °C | -5... +60 |
| Относительная влажность воздуха, % | 50 (при +60°C max)* |
| Степень защиты от пыли и влаги | IP20 - открытый аппарат / IP40 - аппарат в корпусе |
| Степень загрязнения | 2 |
| Класс электробезопасности | II |
| Усилие затяжки клеммных зажимов силовой цепи, Н*м | 0,8 |
| Усилие затяжки клеммных зажимов цепи управления, Н*м | 0,8 |
* При более низких температурах допускается более высокая относительная влажность воздуха, например, 90 % при +20 °C.
Монтаж
- Контакторы МК-103 устанавливаются на монтажную DIN-рейку 35 х 7,5 мм.
- Рабочее положение контакторов вертикальное с отклонением в 5°.
- Если контакторы МК-103 установлены в шкафу (НКУ), температура внутри которого выше +40 °С, то минимальное расстояние от контактора до других частей оборудования и между контакторами должно составлять не менее 9 мм.
В качестве разделителя используется ограничитель пластиковый ФК-102 с 1 винтом на DIN-рейку.
Схема электрическая
Преимущества
- Доставка по всей России
- -5% при заказе на сайте
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
DEKraft |
|
Количество модулей (модульная ширина)
|
1 |
|
СрокГарантии, мес
|
18 |
|
Количество НО контактов
|
2 |
|
Марка изделия
|
МК-103 |
|
Напряжение цепи управления, В
|
230 |
|
Номинальный ток, А
|
25 |
-
