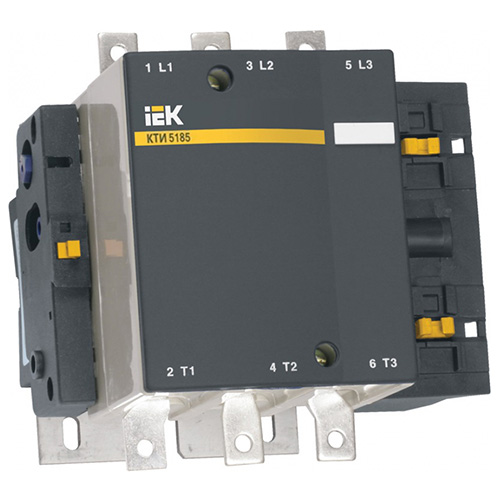

Контактор КТИ-5185 185А 400В/АС3 IEK (1НО)
Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок.
Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).
По своим характеристикам соответствуют требованиям ГОСТ Р50030.4.1.
Контакторы серии КТИ прошли сертификационные испытания, на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00150.
Преимущества
- Простота конструктивного исполнения, обеспечивающая удобство замены составных элементов, в частности втягивающей катушки.
- Основание изготовлено из алюминиевого профиля, что обеспечивает повышенную прочность и меньший вес по сравнению с аналогами.
- Большой ассортимент дополнительных устройств (приставки контактные ПКИ, приставки выдержки времени ПВИ).
Размеры
| Размеры, мм | ||
|---|---|---|
| a | b | c |
| 168,5 | 174 | 181 |
Особенности конструкции
- Индикатор положения контактной системы вынесен на внешнюю панель боковой крышки. Это позволяет проверить состояние контактной системы, не разбирая контактор, экономит рабочее время.
- Использование стандартного торцевого ключа для изменения усилия прижатия контактной системы и проверки действия контактной системы.
- Конструкция контакторов позволяет монтировать одновременно две дополнительные приставки в любом наборе.
Технические характеристики
| Артикул | KKT50-185-400-10 |
| Тип изделия | контактор электромагнитный |
| Количество полюсов | 3 |
| Параметры главной цепи | |
|---|---|
| Номинальное рабочее напряжение переменного тока Ue, В | 230; 400; 660 |
| Номинальное напряжение изоляции Ui, В | 1000 |
| Номинальное импульсное напряжение Uimp, кВ | 8 |
| Номинальный рабочий ток Ie для категории применения АС-3 (Un ≤400 В), А | 185 |
| Условный тепловой ток Ith (t ≤+40 °C) для категории применения АС-1, А | 275 |
| Номинальная коммутируемая мощность по категории применения АС-3, кВт | 55 (230 В) / 90 (400 В) / 110 (660 В) |
| Максимальная кратковременная нагрузка (t ≤1 сек.), А | 1480 |
| Условный ток короткого замыкания Inc, А | 10000 |
| Защита от сверхтоков - предохранитель gG, А | 315 |
| Повторно-кратковременный режим, циклов оперирования в час | 120 |
| Мощность рассеяния при Ie, Вт | 12 (АС-3) / 25 (АС-1) |
| Диапазон рабочих температур, °C | -45... +55 |
| Степень защиты от пыли и влаги | IP00 (ГОСТ 14254) |
| Климатическое исполнение и категория размещения | УХЛ3 (ГОСТ 15150) |
| Способ крепления | монтажная панель / плата |
| Размеры шины для присоединения к главным цепям, мм | 25 х 3 |
| Сечение подключаемого провода с наконечником, кв.мм | 150 |
| Диаметр винта, мм | 8 |
| Момент затяжки, Н*м | 18 |
| Ремонтопригодность | возможна замена катушки управления |
| Срок службы, лет | 10 |
| Параметры цепи управления | |
| Номинальное рабочее напряжение катушки управления Uc, В | 400 |
| Диапазоны напряжения управления Uc, В | 0,8 - 1,1 (срабатывание) / 0,35 - 0,55 (отпускание) |
| Мощность потребления катушки при Uc, В*А | 800 (срабатывание cos φ=0,75) |
| Время срабатывания, мс. | 20 - 35 (замыкание) / 7 - 15 (размыкание) |
| Коммутационная износоустойчивость, млн. циклов | 0,8 (АС-3) / 0,5 (АС-1) |
| Механическая износоустойчивость, млн. циклов | 1 |
| Мощность рассеяния, Вт | 18 - 24 |
| Сечение подключаемых проводников | 1 - 4 (гибкий кабель - 1 или 2 провода) 1 - 4 (гибкий кабель с наконечником - 1 провод) 1 - 1,25 (гибкий кабель с наконечником - 2 провода) 1 - 4 (жесткий кабель без наконечника - 1 или 2 провода) |
| Момент затяжки, Н*м | 1,2 |
| Параметры вспомогательного контакта в цепи управления | |
| Количество и вид вспомогательных контактов | 1 нормально разомкнутый |
| Номинальное напряжение Un, В | до 660 АС |
| Номинальное напряжение изоляции Ui, В | 660 |
| Ток термической стойкости In, А | 10 |
| Защита от сверхтоков - предохранитель gG, А | 10 |
| Максимальная кратковременная нагрузка, А | 100 |
| Сопротивление изоляции, МОм | >10 |
| Тип подключения вспомогательных цепей | винтовое соединение |
Схема электрическая
Установка дополнительных устройств
На контакторы могут устанавливаться следующие дополнительные устройства:
- для увеличения количества вспомогательных контактов - контактная приставка ПКИ;
- для задержки замыкания или размыкания вспомогательной цепи от 0,1 до 180 с. -
пневматическая приставка выдержки времени серии ПВИ;
- для подавления перенапряжений, возникающих на катушках управления в процессе коммутации, возможно использование ограничителей перенапряжений, которые включаются параллельно и устанавливаются непосредственно на контакторах.
Преимущества
- Доставка по всей России
- -5% при заказе на сайте
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
IEK |
|
СрокГарантии, мес
|
36 |
|
Количество вспомогательных НО контактов
|
1 |
|
Марка изделия
|
КТИ-5185 |
|
Напряжение цепи управления, В
|
380 |
|
Номинальный ток, А
|
185 |
|
Тип напряжения управления
|
ac (перемен.) |
|
Тип изделия/компонента
|
Контактор |
|
Тип подключения силовой электрич. цепи
|
болтовое соединение |
-
