Контактор 16А 110-250В AC/DC AF16-30-10-13 ABB

Контактор AF16-30-10-13 ABB 1SBL177001R1310 (катушка управления 110 - 250 В AC/DC)

Трехполюсные контакторы ABB AF09 - AF38 используются преимущественно для управления трехфазными электродвигателями и силовыми цепями до 690 В АС и 220 В DC.

Контакторы серии AF могут использоваться как в цепях постоянного, так и переменного тока.
Оборудованы уникальной катушкой с электронным управлением, которая может использоваться для напряжений от 100 до 250 В AC/DC.

AF09 - AF370 идеально подходят для применения в шкафах с ограниченным пространством.
Даже при применении реверсивных пускателей ширина сборки не будет превышать суммы габаритов контакторов, так как элемент для блокировки устанавливается в контакторы и не приводит к увеличению размеров.

Преимущества

• Уникальная катушка с электронным управлением может использоваться для напряжений от 100 до 250 В AC/DC.
• Электронная плата управления позволяет уверенно осуществлять контроль питающего напряжения и, следовательно, гарантировать точное включение или отключение контактора.

• Также технология AF позволяет исключить фон переменного тока, что гарантирует бесшумную работу контактора и отсутствие вибраций.
• Встроенный ограничитель перенапряжения.

• Компактные габариты контактора.
• В результате уменьшения энергопотребления катушки контактора (до 80 %) могут быть уменьшены размеры трансформаторов и шкафов управления.

• Надежная и непрерывная работа оборудования в условиях нестабильных сетей.
• Расширение функциональности и повышение эффективности работы оборудования.

• Сокращение энергетических потерь.
• Более долгий срок службы оборудования.

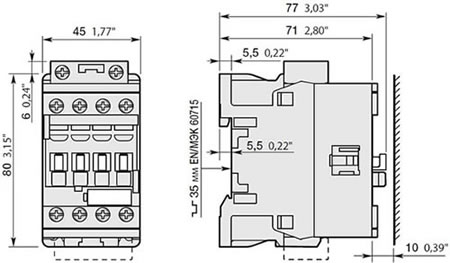

Размеры

Особенности конструкции

• Блочная конструкция с 3 основными полюсами.
• Встроенный ограничитель перенапряжения для применения контактора в системах с электронными устройствами.

• Клеммы катушки в контакторе AF доступны с фронтальной стороны.
  Не требуется отсоединять кабели или шинные разводки для выполнения измерения напряжения или технического обслуживания.
• Контакторы при силах тока до 96 А позволяют подключать цепи управления с 3 сторон контактора, а также допускают боковой или фронтальный способ установки вспомогательных контактных блоков.

• Все дополнительные аксессуары: клеммный блок катушки, механические и электрические блокировки и электронные таймеры легко устанавливаются на контактор простым нащелкиванием на фронтальной или боковой стороне.
• Контактор поставляется с одним установленным на заводе блоком с дополнительными контактами с 1 H.O. + 1 H.З. по умолчанию.

• Зеркальный контакт в соответствии с МЭК 60947-4-1.
• Механически соединенные контакты в соответствии с МЭК 60947-5-1.

• Наличие прозрачных защитных крышек на контакторах AF09 - AF98.

Технические характеристики
