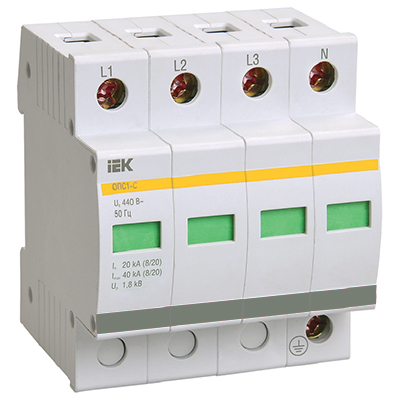

Ограничитель импульсного перенапряжения ОПС1-С 4Р 20/40кА 400В от бренда IEK
Ограничители импульсных перенапряжений ОПС1 (УЗИП) предназначены для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных импульсных перенапряжений.
ОПС1 класса С обеспечивают защиту токораспределительной сети объекта от коммутационных помех или действуют как вторая ступень защиты при ударе молнии.
ОПС1-С устанавливаются в распределительные щиты.
Модернизированные ОПС1 оснащены визуальным индикатором рабочего состояния.
Новая запатентованная конструкция оптимизирована за счет исключения сменного варисторного модуля.
Преимущества
- Повышенная надежность работы изделия благодаря снижению рассеиваемой мощности.
- Улучшены показатели остаточного напряжения, возникающего при импульсном перенапряжении.
- Высокий уровень пожаробезопасности, обеспечиваемый встроенной термозащитой повышенной надежности.
Размеры
Особенности конструкции
1 - корпус.
2 - защитный элемент (варисторный модуль).
3 - индикатор работы устройства.
4 - плавкая вставка (термозащита).
Конструкция модернизированных ОПС1 оптимизирована за счет исключения сменного варисторного модуля, потребность в замене которого на практике оказывалась достаточно редкой, заменялось как правило устройство целиком.
Благодаря этому, удалось достичь не только улучшения характеристик относительно старых ОПС, но и экономии - ОПС1 модернизированные более доступны по цене.
Отличительной особенностью новой модификации ОПС1 является сниженный показатель остаточного напряжения, возникающего при импульсном перенапряжении.
Повышена надежность работы благодаря снижению рассеиваемой мощности (на 15 - 20 %), вследствие исключения переходного сопротивления в разъемном соединении сменного модуля и корпуса изделия.
Улучшена пожаробезопасность благодаря повышению надежности работы встроенной термозащиты.
Применение поворотного механизма индикатора рабочего состояния позволяет избежать ошибок индикации.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
Это снижает переходное сопротивление контакта и, как следствие, потери. Увеличивается механическая устойчивость соединения.
Защелка на DIN-рейку с двойным фиксированным положением для удобства выполнения монтажных работ.
Реализована возможность двойного одновременного присоединения как шиной (PIN или Fork), так и гибким проводником сечением до 25 кв.мм.
Технические характеристики
| Артикул | MOP20-4-C | |
| Тип изделия | ограничитель импульсного перенапряжения | |
| Класс защиты | С (УЗИП класса II) | |
| Количество полюсов | 4P | |
| Рабочее напряжение при АС 50 Гц, В | номинальное Un | 400 |
| максимальное Uс | 440 | |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 6000 | |
| Ток разряда (8/20 мкс.), кА | номинальный In | 20 |
| максимальный Im | 40 | |
| Максимальный ожидаемый ток короткого замыкания, А | 63 | |
| Уровень напряжения защиты Up, не более, кВ | 1,8 | |
| Классификационное напряжение, В | 650 | |
| Время реакции, не более, мс. | 25 | |
| Диапазон рабочих температур, °C | -40... +50 | |
| Относительная влажность воздуха, % | 30 - 90 | |
| Степень защиты от пыли и влаги | IP20 | |
| Климатическое исполнение и категория размещения | УХЛ3 | |
| Рабочее положение | вертикальное с возможным отклонением на 90° | |
| Способ крепления | на DIN- рейку | |
| Сечение присоединяемых проводников, кв.мм | 4 - 25 | |
| Вес 1 полюса, не более, кг | 0,15 | |
| Срок службы, лет | 15 | |
* Форма волны однополюсного импульсного тока.
Схема электрическая принципиальная
Условия эксплуатации
- Ограничители должны устанавливаться в электрощитах со степенью защиты от пыли и влаги не менее IP30 по ГОСТ 14254 (IEC 60529).
- Расстояния от боковых поверхностей ограничителя до металлических частей щитка должны быть не менее 5 мм, до верхней и нижней поверхностей - не менее 20 мм.
Внимание!
В цепи ограничителя со стороны питающей сети должен быть установлен автоматический выключатель или предохранитель, соответствующий нагрузке цепи.
Устанавливать автоматический выключатель или предохранитель следует в соответствии с нижеприведенной схемой.
- Рекомендуется один раз в 6 месяцев подтягивать контактные винтовые зажимы, давление которых со временем ослабевает из-за циклических изменений температуры окружающей среды и пластической деформации металла зажимаемых проводников.
- После срабатывания ограничителя при прямом или косвенном воздействии грозовых или импульсных перенапряжений устройство подлежит утилизации.
